ЛМ05 експериментални апарат за интерференцију са би-призмом



Погледајте криве интензитета светлости у реалном времену

Овај апарат за интерференцију и дифракцију користи ЦЦД са линеарним низом да ухвати криве дистрибуције интензитета светлости у стварном-времену. Систем је изграђен на алуминијумској шини од 100 цм са црним премазом против рефлексије.

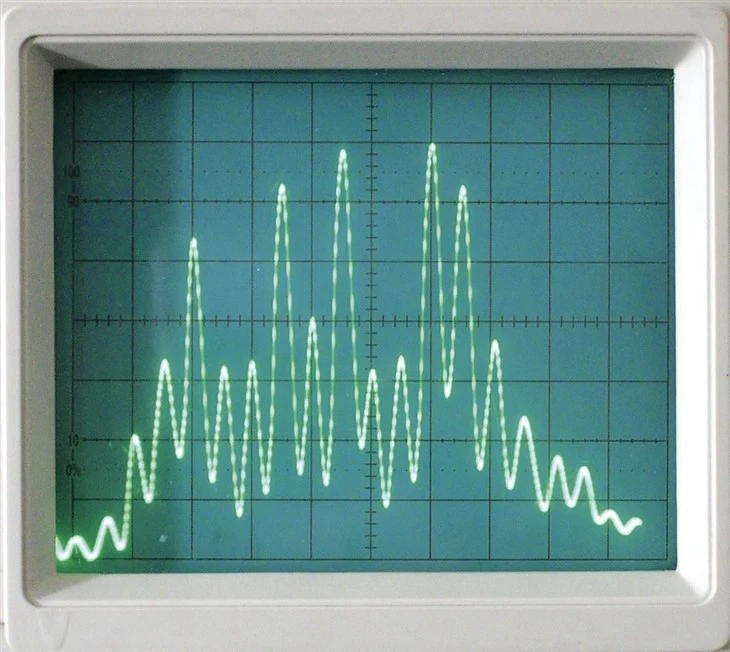

Садржи три једнодимензионална помична седла и једно дводимензионално{1}}подесиво седло. Систем је опремљен ласером од 650нм и цилиндричним сочивом, са подесивим интензитетом светлости. Ученици могу директно да посматрају ивице интерференције на осцилоскопу и није потребна тамна комора.

ЦЦД линеарни низ садржи 2700 фотоосетљивих елемената, са спектралним опсегом одзива од 0,3–0,9 μм и просторном резолуцијом од 11 μм.

Овај систем генерише континуиране криве интензитета-у реалном времену. У поређењу са традиционалним механичким методама скенирања, које су споре и засноване на корацима-, овај приступ заснован на ЦЦД-и даје тренутне резултате. Како ученици прилагођавају оптичку поставку, крива интензитета се тренутно ажурира, чинећи физичко значење сметњи много лакшим за разумевање. Добијени подаци су високе{6}}резолуције и јасно визуелизовани.

Компонента са бипризмом је димензија 30×20×3 мм и монтирана је на прецизно подесиви држач са три степена слободе: нагиб, хоризонтални (лево-десно) и вертикални (горе-доле).

Опсег хоризонталног подешавања је 70 мм, са прецизношћу позиционирања од 0,1 мм помоћу нониус скале. Укључен је тампон за заштиту бипризме током рада.

Систем такође укључује сочиво са жижном даљином од 150 мм. Посматрање и прикупљање података се обављају преко осцилоскопа, а подешавање се може проширити и на друге оптичке експерименте.

Овај апарат за интерференцију и дифракцију се широко користи у универзитетским{0}}оптичким лабораторијама. Крива интензитета-у реалном времену помаже ученицима да интуитивно разумеју сметње показујући како интензитет варира са разликом путање.

Метода заснована на ЦЦД{0}}у је брза и модерна, пружа тренутну визуелну повратну информацију. Ласерски извор је безбедан и стабилан, а шина обложена црном-ефективно потискује расуту светлост.
