Апарат за мерење интензитета дифракције



Дуга алуминијумска шина

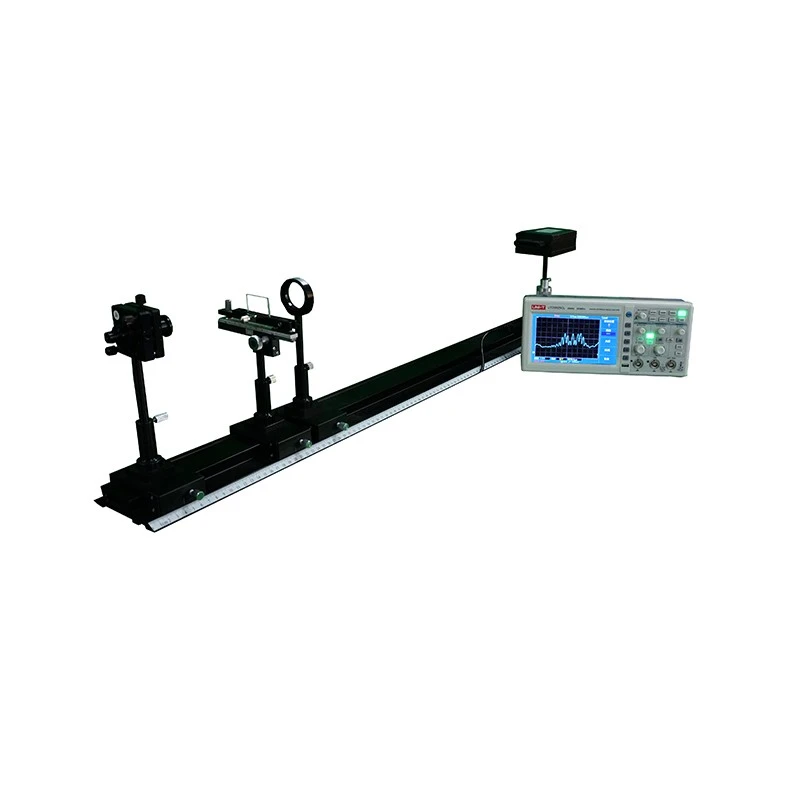

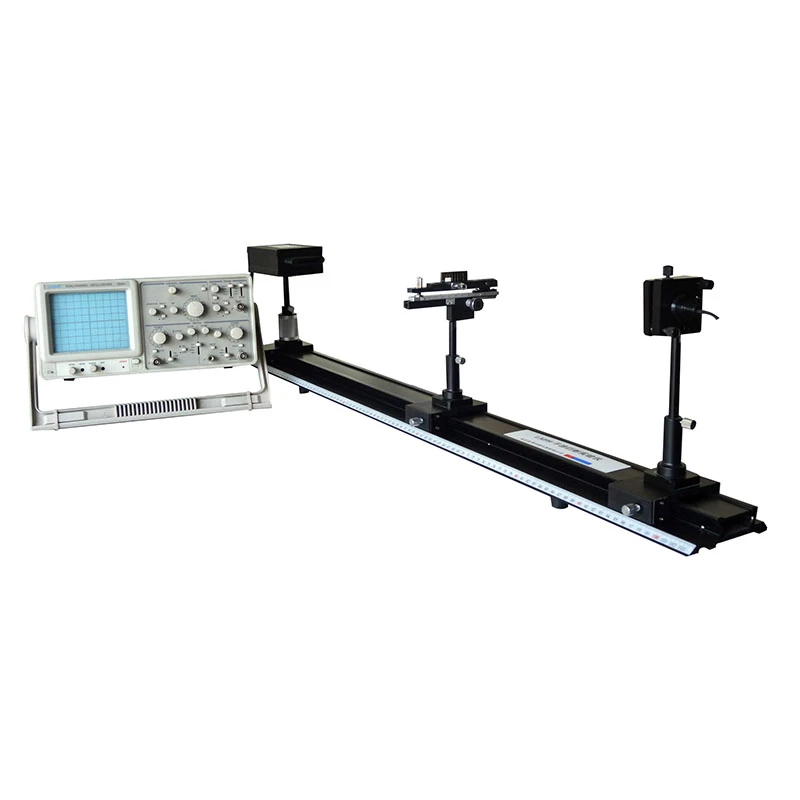

Овај апарат за мерење интензитета дифракције има алуминијумску шину од 100 цм са црним мат премазом како би се минимизирала рефлексија светлости и сметње током експеримената. Систем укључује три покретна колица: два се крећу дуж једне осе, док се један креће у три смера. Извор светлости је ласерска диода од 650 нм са дугим веком трајања и укључује цилиндрично сочиво. Ласерски положај се може подесити у два смера, а интензитет светлости је такође подесив. Детектор је линеарни ЦЦД сензор расподеле светлости са 2.700 фотоосетљивих елемената. Опсег спектралног одзива му је од 0,3 до 0,9 μм, а просторна резолуција је 11 μм. Овај апарат даје високо прецизне податке о интензитету дифракције.

Овај апарат за мерење интензитета дифракције нуди две велике предности. Прво, у поређењу са ЦЦД системима за подручје, он приказује комплетну криву дистрибуције интензитета светлости, омогућавајући студентима да посматрају не само светле и тамне рубове, већ и пун облик криве са високом резолуцијом и финим детаљима. Друго, у поређењу са механички скенираним фотодиодним системима, он тренутно снима целокупну дистрибуцију интензитета без потребе за механичким померањем.

Држач решетке се може подесити у три смера: нагиб, лево-десно и горе-доле. Опсег подешавања лево{3}}десног је 70 мм, са прецизношћу позиционирања од 0,1 мм коришћењем скале нонија. Стезаљка укључује механизам за амортизацију за заштиту решетки. Систем је веома{8}}пријатан за коришћење.

Овај апарат за мерење интензитета дифракције укључује комбиновани сет решетки са 7 група и 14 шаблона, укључујући конфигурације са једним прорезом, једном жицом, двоструким прорезом, троструким прорезом, четири-прореза и пет-прореза. Резултати се приказују на осцилоскопу и није потребна тамна комора. Систем се такође може користити за додатне оптичке експерименте. Минимална количина за наруџбу је једна јединица, а различити модели се могу комбиновати у једној поруџбини. Подржана је-инспекција треће стране. Наш циљ је да подржимо образовање физике широм света. Овај апарат је такође освојио награду на националном такмичењу наставних инструмената.
